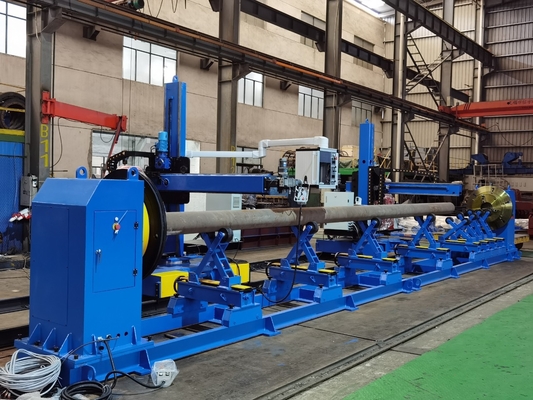

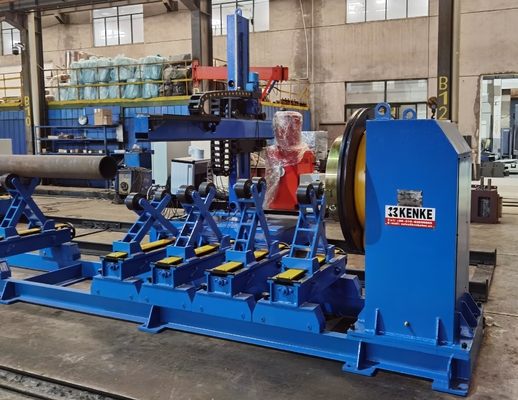

Δορυφορικός ετοιμοθέτης συγκόλλησης VFD TWB40 με 3 σαγόνια και διπλό ρόλο υποστήριξης

Λύση τοποθέτησης βαρέων απαιτήσεων για την περιφερειακή συγκόλληση σωλήνων

Το TWB40 είναι ένα υψηλής απόδοσης συσκευή τοποθέτησης συγκόλλησης σωλήνων που έχει σχεδιαστεί για να περιστρέφει με ακρίβεια και να σφίγγει κυλινδρικά εξαρτήματα για επεξεργασίες συγκόλλησης περιφέρειας.Ενσωματώνει μια ισχυρή κεφαλή, ρυθμιζόμενοι ρόλοι διπλής υποστήριξης και ένα τρικυμικό αυτοκεντρωτικό τσουκάλι για ευέλικτο και ασφαλές χειρισμό σωλήνων.Αυτός ο τοποθετητής είναι ιδιαίτερα κατάλληλος για εφαρμογές συγκόλλησης TIG/MIG/MAG υψηλής ισχύος σε δοχεία υπό πίεση, αγωγούς και μακρά σωληνώδη στοιχεία.

Δομή και χαρακτηριστικά

• Κεφαλαία με τροχιά στροφής:
  Η κύρια περιστρεφόμενη κίνηση αποτελείται από κινητήρα εναλλασσόμενου ρεύματος + μειωτήρα σκουλήκι.διασφάλιση υψηλής απόδοσης μετάδοσης και σταθερής περιστροφής.

• Δύο συστήματα κυλίνδρων υποστήριξης:
  Συμπεριλαμβάνονται δύο ρυθμιζόμενοι κυλίνδροι υποστήριξης, με ατσάλινους τροχούς σε χειροκίνητα ανυψωμένες δομές.Η απόσταση και το ύψος των κυλίνδρων μπορούν να ρυθμίζονται ώστε να ταιριάζουν με διαμέτρους δοχείων έως και 720 mm (ή 1150 mm με προσαρμογείς ακροβομβίδων)Ένα χειροκίνητο σύστημα μοχλού βίδας + πογκί επιτρέπει ομαλή γραμμική τοποθέτηση ρόλων.

• Διάταξη βάσης βαρέος φορτίου:
  Η βάση είναι συγκολλημένη από προφίλ χάλυβα και παχουλές πλάκες.

• Τρία σαγόνια, αυτοκεντρικός Τσακ.
  Η τυποποιημένη γροθιά επιτρέπει την ταχεία σύσφιξη των τερμάτων των σωλήνων εντός της κλίμακας διαμέτρου 100~500 mm.

• Σύστημα ελέγχου:
  Εξοπλισμένο με VFD (Variable Frequency Drive) για σταθερή ρύθμιση της ταχύτητας, και ένα κουτί τηλεχειρισμού 6 μέτρων για λειτουργία από ασφαλή απόσταση.

Τεχνικές προδιαγραφές

Κύρια πλεονεκτήματα

• Επικοινωνία με υψηλή ροπή για βαριά σωλήνες

• Πολυδιάστατο σύστημα υποστήριξης κυλίνδρων για πολλαπλών μεγεθών εργασιακά κομμάτια

• Αυτοκεντρωτική γροθιά για ταχεία ρύθμιση σωλήνων

• Ελεγχόμενο πλήρως μεταβλητό περιστροφικό

• Συμβατό με διαδικασίες TIG/MIG/MAG

• Μονωδική και διατηρήσιμη σχεδίαση
